Unidad interior • Unidad de suelo/techo • FWD-AT
•
Unidades fan coil • Unidad interior
280
10
Instalación
10 - 1
Método de instalación
10
10
FWD-AT/AF
4TW60229-3_E
3. Unidad de conductos con filtro y válvulas
Considere también:
•
500 mm de espacio libre en el lado de las conexiones de agua (tuberías y conexiones), medido a partir de la tubería de la válvula
(para detalles, consulte el folleto opcional técnico; total aproximado de 720 mm)
•
200 mm de espacio libre en el lado opuesto (para desenroscar los intercambiadores de calor o la plataforma del ventilador en caso de
reparación)
•

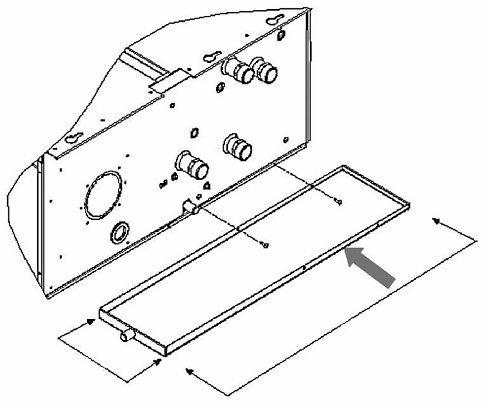

Se ha considerado la posibilidad de extraer el filtro para limpieza
•
Se ha considerado la posibilidad de acceder a la unidad para el mantenimiento regular o extraordinario (por ejemplo retirando los
paneles delanteros)
223
A
