Unidades fan coil • Unidad interior
309
Unidad interior • Unidad de suelo/techo • FWD-AF
10
Instalación
10 - 1
Método de instalación
10
10
FWD-AT/AF
4TW60229-3_D

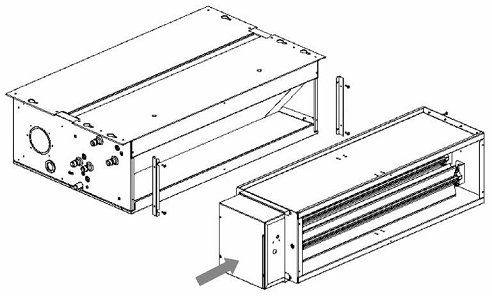

2. Unidad de conductos con filtro y calentador eléctrico
Considere al menos:
500 mm de espacio libre en el lado de las conexiones de agua (tuberías y conexiones), medido a partir del cuadro eléctrico del
módulo de calefacción (para detalles, consulte el folleto opcional técnico; total de 620 mm)
200 mm de espacio libre en el lado opuesto (para desenroscar los intercambiadores de calor o la plataforma del ventilador en caso de
reparación)
Se ha considerado la posibilidad de extraer el filtro para limpieza
Se ha considerado la posibilidad de acceder a la unidad para el mantenimiento regular o extraordinario (por ejemplo retirando los
paneles delanteros)
