Sistemas VRV
®
• Unidades exteriores
111
•
Unidades exteriores • VRV
®
con recuperación de calor • REYQ8-48P8_P9
7

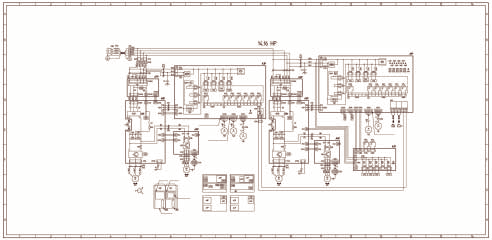

Diagrama de cableado
7 - 1
Diagrama de cableado
1TW30356-1
NOTAS
1
El diagrama de cableado sólo se aplica a la unidad exterior
2
Cuando utilice el adaptador opcional, consulte el manual de instalación.
3
Consulte el manual de instalación para obtener más información acerca del cableado de conexión a la transmisión interior-exterior F1-F2, la transmisión exterior-
exterior F1-F2 y cómo utilizar los conmutadores BS1~BS5.
4
No haga funcionar la unidad cortocircuitando el dispositivo de protección S1PH. S2PH.
A1P~A8P
Placa de circuito impreso
L1R,L2R
Reactor
V2R
MÓDULO DE ALIMENTACIÓN (A5P)(A8P)
A1P: Principal
A4P,A7P: Filtro de ruido
M1C, M2C
Motor (compresor)
X1A~X9A
Conector
A2P: Sec.
1
A5P, A8P: Inverter
M1F, M2F
MOTOR (VENTILADOR)
X1M
Regleta de terminales (suministro eléctrico)
A3P: Sec.
2
A6P, A9P: Ventilador
PS
CONMUTACIÓN DE ALIMENTACIÓN ELÉCTRICA
(A1P,A3P,A5P,A8P)
X1M
REGLETA DE TERMINALES (CONTROL) (A1P)(A3P)
BS1~BS5
Conmutador pulsador (Modo, Ajuste, Retorno, Prueba,
Rearme)
Q1DI
Interruptor de fuga a tierra
X2M
Regleta de terminales (relé)
C1, C63, C66
Condensador
Q1RP
Circuito de detección de inversión de fases (A1P, A3P)
Y1E
Válvula de expansión electrónica (principal 1)
E1HC,E2HC
CALENTADOR DE CÁRTER (A1P)(A3P)
R10
RESISTOR (SENSOR DE CORRIENTE) (A6P)(A9P)
Y2E
Válvula de expansión electrónica (subrefrigeración 1)
F1U, F2U
FUSIBLE (T, 3.15A, 250V) (A1P, A3P)
R50,59
RESISTOR (A5P)(A8P)
Y3E
Válvula de expansión electrónica (principal 2)
F1U
Fusible (T, 3,15 A, 250 V) (A2P)
R90
RESISTOR (SENSOR DE CORRIENTE) (A5P)(A8P)
Y4E
Válvula de expansión electrónica (carga)
F1U
FUSIBLE (8A,DC650V) (A6P, A9P)
R95
RESISTOR (LIMITADOR DE CORRIENTE) (A5P)(A8P)
Y5E
Válvula de expansión electrónica (subrefrigeración 2)
F5U
Fusible en la obra
R1T~R15T
R31T, R32T
Termistor
Y1S~Y10S
Válvula solenoide
F400U
Fusible (T, 63 A, 250 V)
R1T: Aire (A1P)
R8T: Aspiración 1
Y1S: RMTG
Y6S: RMTT
H1P~H8P
Luz piloto (monitor de servicio - naranja)
[H2P] PREPARADO, PROBANDO---------------
PARPADEANDO
Detección de avería----se enciende
R1T: Aleta (A5P), (A8P)
R9T: Líquido 1
Y9S: Válvu
la de 4 vías
(Intercamb
iador de ca
lor 2)
Y7S: RMTO
HAP
LUZ PILOTO (MONITOR DE SERVICIO-VERDE)
(A1P,A2P,A3P)
R2T: Intercambiador de
calor Gas 1
R10T: Aspiración 2
Y3S: RMTL
Y8S: Válvula de 4 vías (tubería)
K1~K4
K1: Relé magnético (A5P, A8P)
R31T: M1C Descarga
R11T: Intercambiador de
calor Gas 2
Y4S: Gas caliente
Y9S: Válvula de 4 vías
(Intercambiador de calor 2)
K3: Relé magnético
(A4P, A7P)
R32T: M2C Descarga
R12T: Intercambiador de
calor Desincrustador de
hielo 2
Y5S: Válvula de
expansión Derivación 1
Y10S: Válvula de
expansión Derivación 2
K2: Contactor magnético (M1C-A5P,M2C-A8P)
R4T: Intercambiador de
calor Desincrustador de
hielo 1
R13T: Intercambiador de calor de
subrefrigeración Gas 2
Z1C~Z12C
Filtro de ruido (núcleo de ferrita)
K4: Contactor magnético (M1C-A4P, M2C-A7P)
R5T: Intercambiador de calor de
subrefrigeración Gas 1
R14T: Líquido 2
Z1F
Filtro de ruido (con absorbedor de ondas) (A4P, A7P)
K1R~K8R;
K11R
Relé magnético
R6T: Intercambiador de calor
de subrefrigeración Líq.
R15T: Intercambiador de
calor Líquido 2
Conectores para componentes opcionales
K1R: Y4S
K5R: para opción (A2P)
R7T: Intercambiador de
calor Líquido 1
X7A
SALIDA DE FUNCIONAMIENTO (A2P)
K2R: Y5S
K5R: Y9S (A3P)
S1NPH
Sensor de presión (alta)
X9A
ALIMENTACIÓN ELÉCTRICA (ADAPTADOR) (A2P)
K3R: Y1S (A1P)
K6R: Y7S (A2P)
S2NPL
Sensor de presión (baja)
X37A
ALIMENTACIÓN ELÉCTRICA (ADAPTADOR) (A3P)
K3R: Y6S (A2P)
K7R: E1HC (A1P)
S1PH, S2PH
Presostato de alta
K4R: Y8S
K7R: E2HC (A3P)
SD1
ENTRADA DE DISPOSITIVOS DE SEGURIDAD (A1P)
(A3P)
K5R: Y2S (A1P)
K11R: Y10S (A3P)
V1R
PUENTE DE DIODOS
(A5P)(A8P)
MÓDULO DE ALIMENTACIÓN
(A6P)(A9P)
: Regleta de terminales
Colores:
BLK:
Negro
PNK:
Rosa
: Conector
BLU:
Azul
RED:
Rojo
: Protección a tierra
BRN:
Marrón
WHT:
Blanco
: Terminal
ORG:
Naranja
YLW:
Amarillo
: Tendido de cables
GRY:
Gris
GRN:
Verde
A
limentación eléctrica
3/N ~ 380-415V 50Hz
Caja comp. el 2
Caja comp. el 2
Caja comp. el 1
Carcasa exterior
Caja comp. el 1
Capa delan
tera
Pegatina del
diagrama de
cableado
Conec
tor macho: BLU
Conec
tor hembra: WHT
Conector macho: BLK
Conector hembra: WHT
Conector macho: BLU
Conector hembra: WHT
interior exterior
Posición de M1,2C, M1,2F
Detalle de M1C, M2C
REYQ14,16P8
A
unidad
exteror
(Nota 3)
(nota 2)
Capa de
lantera
Capa t
rasera
Capa trasera
A
unidad
exteror
A
unidad
múltiple
A
unidad
múltiple
(nota 2)
