ICN035

Ud

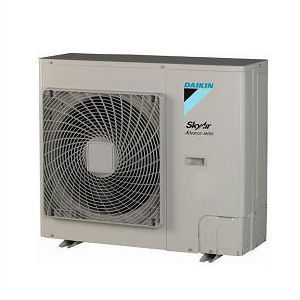

Equipo de aire acondicionado con unidad interior de techo con descarga directa, sistema aire-aire split 1x1.

3.782,74€

Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZHAG71A "DAIKIN", potencia frigorífica nominal 6,8 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 7,5 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 7,11 (clase A++), SCOP 4,32 (clase A+), consumo de energía anual estacional en refrigeración 335 kWh, consumo de energía anual estacional en calefacción 1523 kWh, formado por una unidad interior de techo con descarga directa FHA71A9, con, caudal de aire en refrigeración a velocidad alta/media/baja: 20,5/17/14 m³/min, caudal de aire en calefacción a velocidad alta/media/baja: 20,5/17/14 m³/min, dimensiones 235x1270x690 mm, peso 32 kg, presión sonora en refrigeración a velocidad alta/media/baja: 38/36/34 dBA, presión sonora en calefacción a velocidad alta/media/baja: 38/36/34 dBA, potencia sonora 55 dBA, con señal de limpieza de filtro, filtro de aire de succión y bomba de drenaje, control remoto multifunción, color blanco, Madoka BRC1H52W, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG71NV1, caudal de aire en refrigeración 68 m³/min, caudal de aire en calefacción 75 m³/min, gas refrigerante R-32, compresor swing, dimensiones 870x1100x460 mm, peso 81 kg, presión sonora en refrigeración 46 dBA, presión sonora en calefacción 48 dBA, potencia sonora 64 dBA, longitud máxima de tubería 55 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m. Incluso elementos antivibratorios y soportes de pared para apoyo de la unidad exterior. El precio no incluye la canalización ni el cableado eléctrico de alimentación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42dai034aa

Ud

Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZHAG71A "DAIKIN", potencia frigorífica nominal 6,8 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 7,5 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 7,11 (clase A++), SCOP 4,32 (clase A+), consumo de energía anual estacional en refrigeración 335 kWh, consumo de energía anual estacional en calefacción 1523 kWh, formado por una unidad interior de techo con descarga directa FHA71A9, con, caudal de aire en refrigeración a velocidad alta/media/baja: 20,5/17/14 m³/min, caudal de aire en calefacción a velocidad alta/media/baja: 20,5/17/14 m³/min, dimensiones 235x1270x690 mm, peso 32 kg, presión sonora en refrigeración a velocidad alta/media/baja: 38/36/34 dBA, presión sonora en calefacción a velocidad alta/media/baja: 38/36/34 dBA, potencia sonora 55 dBA, con señal de limpieza de filtro, filtro de aire de succión y bomba de drenaje, control remoto multifunción, color blanco, Madoka BRC1H52W, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG71NV1, caudal de aire en refrigeración 68 m³/min, caudal de aire en calefacción 75 m³/min, gas refrigerante R-32, compresor swing, dimensiones 870x1100x460 mm, peso 81 kg, presión sonora en refrigeración 46 dBA, presión sonora en calefacción 48 dBA, potencia sonora 64 dBA, longitud máxima de tubería 55 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m.

1,000

3.606,00

3.606,00

mt42dai900

m

Cable bus de 2 hilos, de 0,5 mm² de sección por hilo

3,000

0,80

2,40

mt35aia090aa

m

Tubo rígido de PVC, enchufable, curvable en caliente, de color negro, de 16 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).

3,000

0,85

2,55

mt42www085

Ud

Kit de soportes de pared, formado por juego de escuadras de 50x45 cm y cuatro amortiguadores de caucho, con sus tacos, tornillos, tuercas y arandelas correspondientes.

1,000

18,90

18,90

Subtotal materiales:

3.629,85

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

2,000

20,48

40,96

mo104

h

Ayudante instalador de climatización.

2,000

18,88

37,76

Subtotal mano de obra:

78,72

3

Costes directos complementarios

%

Costes directos complementarios

2,000

3.708,57

74,17

Coste de mantenimiento decenal: 1.059,17€ en los primeros 10 años.

Costes directos (1+2+3):

3.782,74

UNIDAD DE OBRA ICN035: EQUIPO DE AIRE ACONDICIONADO CON UNIDAD INTERIOR DE TECHO CON DESCARGA DIRECTA, SISTEMA AIRE-AIRE SPLIT 1X1.

CARACTERÍSTICAS TÉCNICAS

Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZHAG71A "DAIKIN", potencia frigorífica nominal 6,8 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 7,5 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 7,11 (clase A++), SCOP 4,32 (clase A+), consumo de energía anual estacional en refrigeración 335 kWh, consumo de energía anual estacional en calefacción 1523 kWh, formado por una unidad interior de techo con descarga directa FHA71A9, con, caudal de aire en refrigeración a velocidad alta/media/baja: 20,5/17/14 m³/min, caudal de aire en calefacción a velocidad alta/media/baja: 20,5/17/14 m³/min, dimensiones 235x1270x690 mm, peso 32 kg, presión sonora en refrigeración a velocidad alta/media/baja: 38/36/34 dBA, presión sonora en calefacción a velocidad alta/media/baja: 38/36/34 dBA, potencia sonora 55 dBA, con señal de limpieza de filtro, filtro de aire de succión y bomba de drenaje, control remoto multifunción, color blanco, Madoka BRC1H52W, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG71NV1, caudal de aire en refrigeración 68 m³/min, caudal de aire en calefacción 75 m³/min, gas refrigerante R-32, compresor swing, dimensiones 870x1100x460 mm, peso 81 kg, presión sonora en refrigeración 46 dBA, presión sonora en calefacción 48 dBA, potencia sonora 64 dBA, longitud máxima de tubería 55 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m. Incluso elementos antivibratorios y soportes de pared para apoyo de la unidad exterior.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la canalización ni el cableado eléctrico de alimentación.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,002

0,001

17 02 03

Plástico.

0,010

0,017

Residuos generados:

0,012

0,018

15 01 01

Envases de papel y cartón.

0,195

0,260

Envases:

0,195

0,260

Total residuos:

0,207

0,278
